05 de agosto de 2026
Indicadores de Qualidade para Governança da Informação BIM em Infraestrutura de Transportes
José Vinícius Silva Martins; Suranny Jiménez Chacón
DOI: 10.22167/2675-6528-202601003
Artigo elaborado pela ferramenta ResumeAI, solução de inteligência artificial desenvolvida pelo Instituto Pecege voltada à síntese e redação.
Resumo
A adoção do Building Information Modeling (BIM) em projetos de infraestrutura de transportes ampliou as possibilidades de integração de informações ao longo do ciclo de vida dos empreendimentos, mas também evidenciou desafios relacionados à qualidade e à interoperabilidade dos dados presentes nos modelos digitais. Nesse contexto, o objetivo foi desenvolver uma estrutura de indicadores de desempenho e critérios objetivos de auditoria para avaliar a conformidade e a maturidade informacional de modelos BIM aplicados à infraestrutura de transportes. A pesquisa caracterizou-se como aplicada, com abordagem mista e delineamento baseado em estudo de caso múltiplo, envolvendo dois empreendimentos em fase de projeto executivo, um rodoviário e outro ferroviário. Inicialmente, realizou-se revisão bibliográfica e análise documental de requisitos contratuais, incluindo EIR, BEP e Level of Information Need, à luz dos referenciais do PMBOK e da série ABNT NBR ISO 19650. Em seguida, modelos BIM em formato IFC 4.3 foram submetidos a auditoria informacional por meio de regras estruturadas em Information Delivery Specification (IDS), verificadas em ambiente openBIM. Os resultados evidenciaram falhas recorrentes associadas principalmente à ausência ou inconsistência de atributos obrigatórios e a limitações de interoperabilidade entre plataformas. A partir desses achados, estruturaram-se indicadores quantitativos para mensurar diferentes dimensões da qualidade informacional dos modelos, contribuindo para fortalecer a governança da informação BIM e apoiar o controle da qualidade em projetos de infraestrutura.
Palavras-chave: BIM; Infraestrutura; Informação; Qualidade; Transportes.
1. Introdução
A implementação do Building Information Modeling (BIM) representa uma mudança paradigmática na gestão de projetos no setor de Arquitetura, Engenharia e Construção (AEC), especialmente em empreendimentos complexos como os de infraestrutura de transportes. A capacidade de criar e gerenciar representações digitais das características físicas e funcionais de um ativo amplia a colaboração interdisciplinar, a detecção de conflitos, a otimização de cronogramas e custos e a gestão do ciclo de vida da infraestrutura. Em projetos lineares, como rodovias e ferrovias, o BIM também facilita a integração de dados geoespaciais, geotécnicos e de projeto, proporcionando uma visão mais abrangente para a tomada de decisão (Costin et al., 2018; Zhao et al., 2019).
Apesar desses benefícios, a efetividade do BIM está diretamente relacionada à qualidade e à governança da informação gerenciada nos modelos digitais (Song et al., 2017). A intensificação de seu uso em projetos de infraestrutura tem evidenciado desafios ligados à consistência, acurácia, completude e interoperabilidade dos dados. A ausência de padrões claros e métricas objetivas para avaliar a qualidade informacional resulta em modelos com informações semanticamente pobres ou inconsistentes, comprometendo análises críticas como quantitativos, orçamentos e planejamento da construção (Tomczak et al., 2024).
Além disso, mesmo com a adoção de formatos abertos como o Industry Foundation Classes (IFC) (ABNT, 2023), ainda persistem dificuldades na troca fluida de informações entre diferentes plataformas e agentes envolvidos no projeto (Xu et al., 2018). Essa realidade aponta para uma lacuna prática e teórica na garantia da confiabilidade e usabilidade dos dados BIM em todo o ciclo de vida do empreendimento, impactando a tomada de decisões e a eficiência operacional.
Nesse contexto, a qualidade da informação BIM passa a ser um aspecto relevante para a confiabilidade dos modelos e para o atendimento aos usos previstos em projetos de infraestrutura de transportes. A fundamentação teórica deste trabalho apoia-se em quatro pilares complementares. A ABNT NBR ISO 19650 (ABNT, 2022) orienta a gestão da informação ao longo do ciclo de vida do ativo, estabelecendo um arcabouço para a colaboração e o intercâmbio de informações. O IFC 4.3 atua como padrão openBIM para troca e preservação de dados entre diferentes plataformas, visando a interoperabilidade e a longevidade da informação digital.
O Information Delivery Specification (IDS) (buildingSMART International, 2025a) permite transformar requisitos informacionais em regras verificáveis automaticamente, o que é crucial para a automação da auditoria. O PMBOK (PMI, 2017), por sua vez, fornece a lógica de planejamento, gerenciamento e controle da qualidade, integrando as práticas de gestão de projetos ao contexto da informação BIM. Esses referenciais permitem articular requisitos informacionais, interoperabilidade e gestão da qualidade, estabelecendo a base conceitual para transformar demandas normativas e contratuais em critérios verificáveis de auditoria, justificando a necessidade de uma abordagem sistemática para a avaliação da qualidade.
Diante da crescente complexidade dos projetos de infraestrutura e da necessidade de garantir a confiabilidade dos modelos digitais, o objetivo geral deste trabalho é propor uma estrutura de indicadores técnicos e gerenciais para avaliar a conformidade e a maturidade informacional de modelos BIM aplicados a projetos de infraestrutura de transportes. A proposta busca converter requisitos informacionais em métricas aplicáveis à auditoria, ao controle da qualidade e à governança da informação BIM, contribuindo para apoiar decisões técnicas e gerenciais em projetos de infraestrutura.
2. Material e Métodos
A pesquisa caracteriza-se como aplicada, visando solucionar um problema prático na gestão da qualidade da informação em projetos de infraestrutura de transportes que utilizam Building Information Modeling (BIM). Adotou-se uma abordagem mista, com fases qualitativa e quantitativa. A fase qualitativa envolveu a interpretação de requisitos normativos e análise documental de artefatos de projeto, enquanto a fase quantitativa focou na proposição de indicadores mensuráveis de desempenho e conformidade. Quanto aos objetivos, a pesquisa teve caráter exploratório, ao propor uma nova estrutura de indicadores, e descritivo, ao caracterizar falhas de qualidade informacional em estudos de caso.
O delineamento principal foi um estudo de caso múltiplo, focado em dois projetos de infraestrutura de transportes (um rodoviário e outro ferroviário), ambos desenvolvidos em BIM. A coleta de dados incluiu pesquisa bibliográfica, fundamentada no PMBOK (PMI, 2017), ABNT NBR ISO 19650 (ABNT, 2022) e padrões openBIM (IFC ABNT, 2023; IDS buildingSMART International, 2025a). Complementarmente, realizou-se pesquisa documental em artefatos como BIM Execution Plan (BEP), Exchange Information Requirements (EIR), requisitos de troca de informações dos contratantes e modelos BIM em formato IFC 4.3 (buildingSMART International, 2025b).
Para a avaliação empírica da qualidade informacional, foram selecionados dois casos representativos fornecidos pela multinacional Egis Group, ambos em fase de projeto executivo: um empreendimento rodoviário (trecho de rodovia federal duplicado com interseção em desnível) e um empreendimento ferroviário (interligação entre pátio ferroviário e usina de ferro). Essa seleção visou abranger diversidade tipológica, disciplinar e tecnológica, refletindo cenários reais de projetos lineares. Os modelos rodoviário e ferroviário analisados são apresentados na Figura 1 e Figura 2, respectivamente.

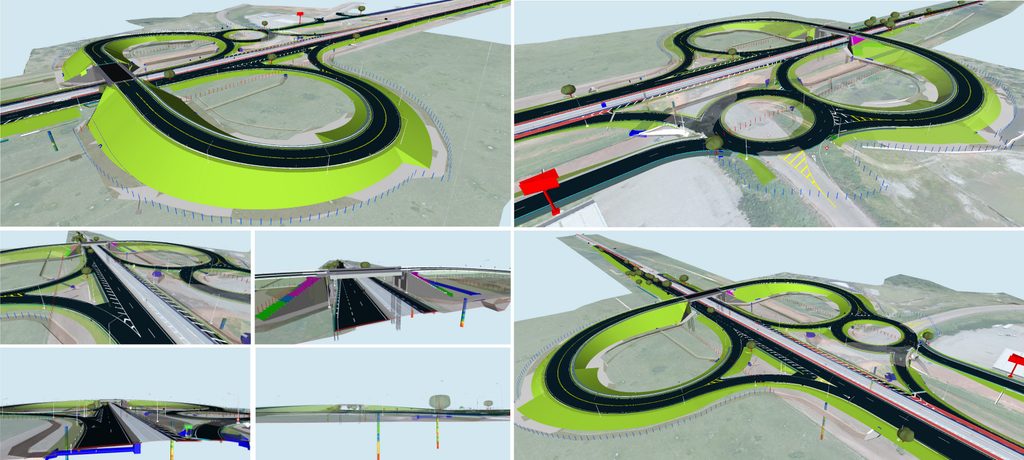

Figura 1. Modelo federado do projeto rodoviário no Navisworks Manage

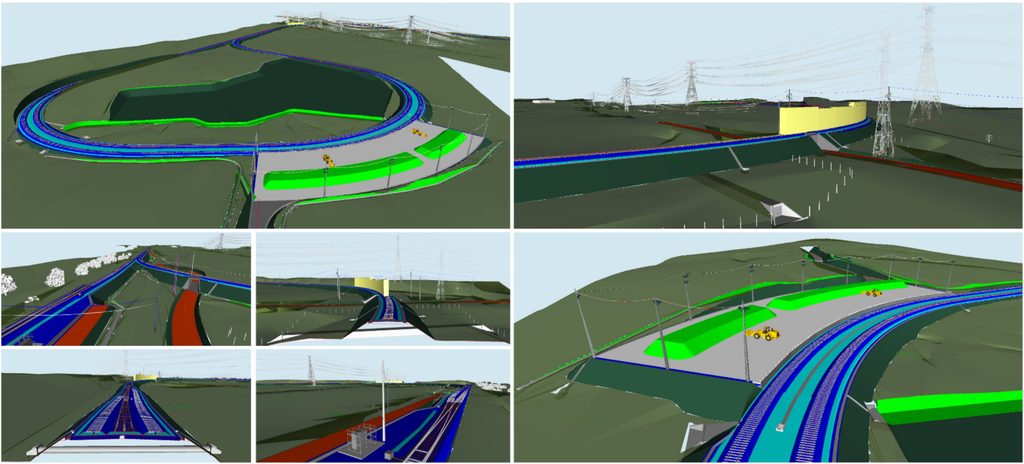

Figura 2. Modelo federado do ferroviário no Navisworks Manage

Os modelos incluíram disciplinas de infraestrutura linear como geometria, terraplenagem, pavimentação, drenagem, obras de arte especiais (OAE), via permanente, sinalização, contenções e interferências. Foram desenvolvidos em diversos softwares BIM e exportados para o formato IFC 4.3, padrão openBIM. Essa diversidade permitiu avaliar a qualidade das informações modeladas e falhas de exportação, interoperabilidade e consistência semântica.
A Tabela 1 detalha a caracterização técnica dos projetos, incluindo tipo de infraestrutura, disciplinas, formatos de intercâmbio, padrão IFC e usos BIM previstos nos EIR e BEP contratuais. A escolha intencional dos empreendimentos rodoviário e ferroviário, com contextos técnicos distintos, visou identificar padrões de falhas informacionais em ambientes reais de desenvolvimento BIM, sem finalidade de generalização estatística, e fundamentar o protocolo de auditoria informacional.
Tabela 1. Caracterização técnica dos projetos analisados no estudo de caso múltiplo
| Tipo infraestrutura | de Disciplinas incluídas | Formato intercâmbio | de Padrão IFC | Software | Principais usos BIM previstos no EIR e BEP |
|---|---|---|---|---|---|
| Rodoviário | Infraestrutura linear: geometria, terraplenagem, pavimentação, drenagem, sinalização e dispositivos de segurança, topografia, paisagismo, contenções, interferências, obras complementares, geotecnia e iluminação | DWG/NWC/IFC | IFC 4.3 | Civil 3D | Modelagem de condições existentes, design autoral, validação de códigos |
| Rodoviário | Geologia: sondagens, nível d’água e camadas geológicas | IFC/NWC | IFC 4.3 | Leapfrog Works | Análises geológicas (insumo ao processo BIM) |
| Rodoviário | Obras de Arte Especiais (OAE): viadutos | RVT/NWC/IFC | IFC 4.3 | Revit | Modelagem de condições existentes, design autoral, validação de códigos |
| Ferroviário | Infraestrutura linear: via permanente (trilhos, dormentes, lastro), geometria ferroviária, terraplenagem, drenagem, sinalização e dispositivos de segurança, topografia, paisagismo, contenções, interferências, obras complementares, geotecnia e iluminação | DWG/NWC/IFC | IFC 4.3 | Civil 3D | Modelagem de condições existentes, design autoral, validação de códigos |
| Ferroviário | Geologia: sondagens, nível d’água e camadas geológicas | DWG/NWC/IFC | IFC 4.3 | Leapfrog Works | Análises geológicas (insumo ao processo BIM) |
| Ferroviário | Obras de Arte Especiais (OAE): pontes, viadutos, passagens inferiores e superiores | RVT/NWC/IFC | IFC 4.3 | Revit | Modelagem de condições existentes, design autoral, validação de códigos |
| Rodoviário e Ferroviário | Coordenação BIM: modelos de coordenação e federado | NWF/NWD | Navisworks Manage | Coordenação espacial 3D | |
| Rodoviário e Ferroviário | Orçamento | elFC/IFC | IFC 4.3 | AltoQi Visus | Extração de quantidades e estimativas de custos |
Nota: No presente estudo, o termo validação de códigos refere-se à verificação de requisitos contratuais definidos no EIR e BEP, como códigos do sistema classificação da informação da construção adotado nas contratações, não se restringindo a validações regulatórias automatizadas
3. Resultados e Discussão
Governança da informação e gestão da qualidade em projetos BIM de infraestrutura
A literatura sobre BIM aplicado à infraestrutura de transportes demonstra que os benefícios de coordenação multidisciplinar, confiabilidade de quantitativos e suporte à tomada de decisão dependem diretamente da qualidade e estruturação das informações nos modelos digitais. Em projetos lineares, como rodovias e ferrovias, a integração de dados geométricos, geoespaciais e semânticos exige requisitos informacionais bem definidos para evitar inconsistências ao longo do ciclo de vida do ativo (Costin et al., 2018; Zhao et al., 2019). Nesse contexto, a governança da informação assume papel central para assegurar que os modelos BIM atendam às demandas analíticas, gerenciais e operacionais.
Com base na ABNT NBR ISO 19650, a definição desses requisitos ocorre pela formalização das necessidades do contratante em documentos como o EIR e o BEP, que estabelecem responsabilidades, formatos, critérios de aceitação e níveis de informação requeridos. O conceito de Level of Information Need (LoIN) complementa esse processo ao especificar, de forma objetiva, as exigências geométricas, alfanuméricas e documentais por fase e finalidade (ABNT, 2022; ISO, 2024). A sistematização desses requisitos foi organizada por fase do ciclo de vida, ator responsável e tipo de entrega, conforme apresentado na Tabela 2, permitindo converter diretrizes normativas em critérios operacionais verificáveis.
Tabela 2. Matriz de requisitos informacionais de acordo com ABNT (2022) e ISO (2024)
| Fase | Responsável | Tipo de entrega | Requisitos geométricos | Requisitos alfanuméricos | Requisitos documentais | Critério de verificação |
|---|---|---|---|---|---|---|
| Projeto conceitual | Projetista geométrico | Modelos | Eixo, greide, corredores e seções típicas | Identificador do trecho, classe funcional | Memorial descritivo | Presença geométrica e atributos mínimos |
| Projeto executivo | Disciplinas técnicas (OAE, drenagem, pavimentação, entre outras) | Modelos e dados | Geometria detalhada de elementos | Conjuntos de propriedades completos, classificação, materiais | Relatórios técnicos | Percentual de atributos obrigatórios preenchidos |
| Construção | Construtora | Modelos as-built | Geometria conforme executado | Quantidades, códigos de serviço, status | Relatórios de obra | Consistência quantitativos × orçamento |
| Operação/ manutenção | Operador | Base de dados/ modelo do ativo | Geometria representativa do ativo | Identificador único, vida útil, plano de manutenção | Manual do ativo | Integridade e rastreabilidade dos dados |
| Todas | Gerente BIM | Relatórios/ documentos | BEP, registros de validação, relatórios IDS | Conformidade documental |
Entretanto, a literatura sobre interoperabilidade openBIM evidencia que a simples adoção do formato IFC não garante qualidade informacional ou consistência semântica. Problemas recorrentes incluem perda de significado na exportação, ausência de atributos obrigatórios, uso inconsistente de classificações e limitações de compatibilidade entre softwares (Xu et al., 2018; Costin et al., 2018). Esses desafios foram sintetizados no encadeamento causa-problema-efeito-impacto apresentado na Figura 3, evidenciando que a interoperabilidade constitui tanto um desafio técnico quanto gerencial. Como resposta, padrões como o IFC 4.3 e o IDS têm sido propostos para estruturar requisitos em formato auditável por máquina, contribuindo para a redução de inconsistências (buildingSMART International, 2025a; Tomczak et al., 2024).

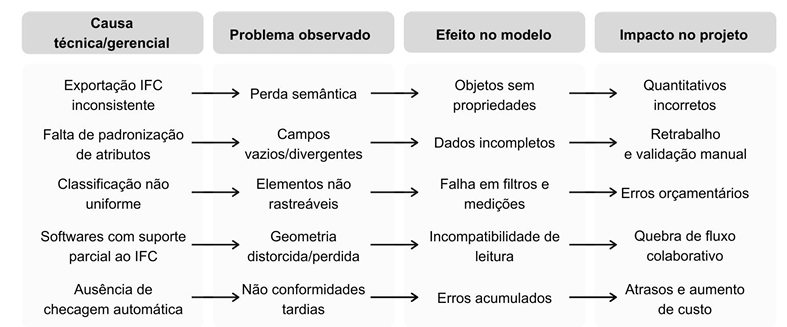

Figura 3. Encadeamento causa–problema–efeito–impacto dos desafios de interoperabilidade openBIM em projetos de infraestrutura de acordo com Xu et al. (2018) e Costin et al. (2018)

A partir da consolidação desses referenciais normativos e teóricos, foi estruturada uma classificação sistematizada das falhas informacionais recorrentes, organizada segundo dimensões de qualidade da informação, como completude, consistência, acurácia, conformidade semântica e interoperabilidade, conforme apresentado na Tabela 3. Essa classificação permite associar cada tipo de desvio às suas causas e impactos potenciais, conectando requisitos contratuais e desafios de interoperabilidade a critérios objetivos de avaliação.
Tabela 3. Classificação das falhas informacionais recorrentes em modelos BIM de infraestrutura, com base em Song et al. (2017), Xu et al. (2018), ABNT (2022) e Tomczak et al. (2024)
| Dimensão da qualidade | Definição | Exemplos práticos | Método de detecção |
|---|---|---|---|
| Completude | Informação obrigatória presente | Conjuntos de propriedades vazios, ausência de material | Regra IDS: atributo obrigatório |
| Consistência | Padronização de nomenclatura/estrutura | Nomes diferentes para mesmo elemento | Verificação de tabela de classificação |
| Acurácia | Correspondência com realidade/projeto | Volumes incorretos, cotas erradas | Comparação modelo X referência |
| Conformidade semântica | Uso correto de classes IFC | IfcBuildingElementProxy indevido | Validador schema IFC |
| Interoperabilidade | Capacidade de troca entre softwares | Perda de dados na importação | Comparação pré e pós-export |
Contudo, a definição de requisitos e a identificação de desafios técnicos, isoladamente, não asseguram a qualidade do processo. Para que sejam efetivos, esses requisitos precisam ser planejados, acompanhados e verificados de forma sistemática. Nesse sentido, a gestão da qualidade em projetos oferece um referencial para estruturar a governança da informação BIM, ao aproximar os processos de planejar, gerenciar e controlar a qualidade das práticas de gestão da informação digital (PMI, 2017; ABNT, 2022).
No planejamento, essa relação aparece na definição de requisitos informacionais e critérios de aceitação, como EIR, BEP, LoIN e IDS. Na execução, manifesta-se na coordenação interdisciplinar e nas validações contínuas dos modelos. No controle, ocorre por meio de auditorias baseadas em regras, indicadores e evidências rastreáveis. Essa equivalência é sintetizada na Tabela 4, que relaciona os processos do PMBOK às atividades de governança da informação BIM.
Tabela 4. Matriz de correlação entre processos de qualidade do PMBOK e atividades de governança da informação BIM, com base em PMI (2017) e ABNT (2022)
| Processo PMBOK | Objetivo do processo | Equivalente na governança BIM | Exemplos práticos |
|---|---|---|---|
| Planejar a Qualidade | Definir critérios e padrões | EIR, BEP, LoIN, IDS | Requisitos de atributos, classificação, critérios de aceite |
| Gerenciar a Qualidade | Garantir execução conforme planejado | Coordenação BIM, validações internas, revisões de modelo | Clash detection, checagem de propriedades, padronização |
| Controlar a Qualidade | Verificar conformidade das entregas | Auditoria IFC/IDS, registros, KPIs | Percentual atributos preenchidos, relatórios de não conformidade |

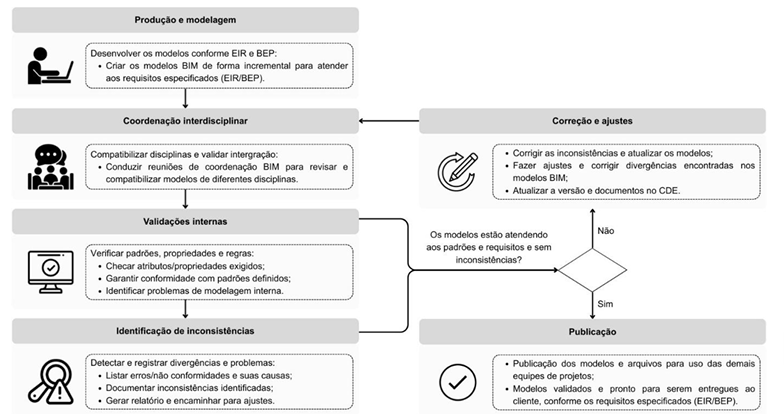

O fluxo apresentado na Figura 4 representa a sequência de atividades que integra modelagem, coordenação interdisciplinar e verificações sucessivas antes das entregas formais. Essa estrutura evidencia que a confiabilidade dos modelos depende da articulação entre produção e checagens intermediárias, prevenindo a acumulação de inconsistências. A Figura 5 complementa essa abordagem ao aplicar o ciclo PDCA ao contexto BIM, relacionando definição de requisitos, execução, verificação por auditorias baseadas em regras e ajustes decorrentes dos resultados obtidos. A integração entre fluxo operacional e melhoria contínua sustenta o controle sistemático das entregas e a evolução da maturidade dos modelos ao longo do projeto.
Figura 4. Fluxo operacional de execução, coordenação e validações contínuas durante a produção dos modelos BIM, com base em PMI (2017), ABNT (2022) e Song et al. (2017)

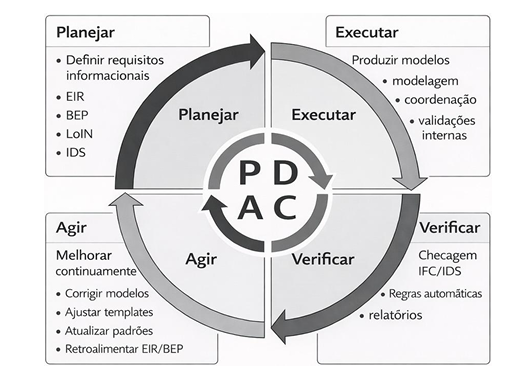

Figura 5. Aplicação do ciclo PDCA ao controle da qualidade da informação BIM, com base em PMI (2017), ABNT (2022) e buildingSMART International (2025a)

Como síntese integradora, os resultados indicam que a governança da informação BIM pode ser estruturada de forma coerente com os processos de gestão da qualidade do PMBOK. A definição de requisitos corresponde ao planejamento da qualidade; a produção dos modelos e a coordenação interdisciplinar relacionam-se ao gerenciamento da qualidade; e as auditorias baseadas em regras, indicadores e evidências rastreáveis configuram o controle da qualidade. Essa articulação sustenta a melhoria contínua dos modelos e reforça a aplicação dos referenciais de gestão de projetos ao contexto da informação digital.
Essa integração entre requisitos normativos, interoperabilidade e gestão da qualidade estabelece a base conceitual para a etapa empírica da pesquisa. A seção seguinte aplica esses princípios na análise de modelos BIM de infraestrutura rodoviária e ferroviária, buscando identificar, classificar e quantificar falhas informacionais recorrentes em um estudo de caso múltiplo.
Identificação de falhas informacionais em modelos BIM por meio de estudo de caso múltiplo
A aplicação empírica dos referenciais discutidos foi realizada por meio de um estudo de caso múltiplo envolvendo dois empreendimentos de infraestrutura de transportes, um rodoviário e um ferroviário, ambos em fase de projeto executivo. Os casos de estudo incluíram um empreendimento rodoviário (trecho de rodovia federal duplicado com interseção em desnível) e um empreendimento ferroviário (interligação entre pátio ferroviário e usina de ferro), ambos fornecidos pela multinacional Egis Group. Os modelos abrangem disciplinas típicas de infraestrutura linear, como geometria, terraplenagem, pavimentação, drenagem, obras de arte especiais (OAE), via permanente, sinalização, contenções e interferências, desenvolvidas em diferentes softwares de autoria BIM e exportadas para o formato IFC 4.3 como padrão de intercâmbio openBIM. A análise teve como ponto de partida os requisitos informacionais definidos nos respectivos EIR e BEP contratuais, que especificavam atributos obrigatórios, critérios de classificação, responsabilidades de modelagem e usos BIM previstos, como quantificação e coordenação interdisciplinar. Esses documentos serviram como base para a definição do escopo da auditoria informacional e para a verificação da aderência entre o que foi solicitado contratualmente e o que foi efetivamente entregue nos modelos.
Os elementos analisados foram organizados segundo a fase do ciclo de vida, os atores envolvidos e o tipo de entrega previsto contratualmente. O LoIN foi operacionalizado a partir da explicitação objetiva dos atributos e documentos exigidos por disciplina e finalidade de uso, evitando classificações genéricas de nível de detalhamento. A Tabela 5 apresenta uma síntese desses parâmetros, estruturados em propriedades transversais e técnicas. Essa sistematização permitiu transformar exigências contratuais em critérios verificáveis de auditoria, em coerência com a abordagem de governança discutida anteriormente.
Tabela 5. Síntese dos requisitos informacionais dos objetos BIM das infraestruturas lineares dos projetos
| Objetos BIM | Codigo | Nome | Disciplina | Comprimento | Largura | Altura | Espessura | Area | Volume | Diametro | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modelo digital de terreno (MDT) | X | X | X | X | |||||||
| Sondagens | X | X | X | X | |||||||
| Camadas geológicas | X | X | X | ||||||||
| Nível d’água | X | X | X | ||||||||
| Alinhamentos | X | X | X | X | |||||||
| Caixas coletoras, ligação, passagem | X | X | X | X | X | ||||||
| Meio-fio, sarjetas, valetas, drenos, canaletas | X | X | X | X | X | ||||||
| Descidas d’água | X | X | X | X | X | ||||||
| Dissipadores de energia | X | X | X | X | |||||||
| Bueiros | X | X | X | X | X | ||||||
| Bocas de bueiros | X | X | X | X | |||||||
| Valas | X | X | X | X | |||||||
| Cortes, aterros, CFT, reforços, empréstimos, depósitos (terraplenagem) | X | X | X | X | |||||||
| Limpeza (terraplenagem) | X | X | X | X | X | X | |||||
| Camadas asfálticas | X | X | X | X | X | X | X | X | |||
| Base, sub-base, subleito, rígido, passeio e outros revestimentos | X | X | X | X | X | X | X | ||||
| Imprimação asfáltica | X | X | X | X | |||||||
| Pintura de ligação | X | X | X | X | |||||||
| Trilhos | X | X | X | X | |||||||
| Dormentes de concreto, madeira | X | X | X | X | X | X | |||||
| Lastro e sublastro | X | X | X | X | X | X | |||||
| Paralastro | X | X | X | X | |||||||
| AMV e para-choque | X | X | X | ||||||||
| Sapata frenante | X | X | X | X | |||||||
| Geocomposto drenante | X | X | X | X | |||||||
| Gabião,terramesh-system, terrameshverde | X | X | X | X | X | X | |||||
| Paramento de concreto modular (contenções geotécnicas) | X | X | X | X | X | ||||||
| Geossintético | X | X | X | X | |||||||
| Tirantes e drenos geotécnicos | X | X | X | X | X | X | |||||
| Paramento de concreto (contenções geotécnicas) | X | X | X | X | X | X | |||||
| Sinalização vertical e horizontal | X | X | X | X | |||||||
| Defensas e barreiras de segurança viária | X | X | X | X | |||||||
| Suportes de placas e terminais absorvedores de energia | X | X | X | X | |||||||
| Guarda-corpo, cercas e muros projetados | X | X | X | X | |||||||
| Revestimento vegetal (paisagismo) | X | X | X | X | |||||||
| Areas passíveis de desapropriação | X | X | X | X | X | ||||||
| Limites (faixa de domínio) | X | X | X | X | |||||||
| Cercas e muros existentes | X | X | X | X | |||||||
| Árvores existentes | X | X | X | X | |||||||
| Postes, matas, vias, linhas férreas e torres de alta tensão existentes | X | X | X | X | |||||||
| Passeios existentes | X | X | X | X | X | X | |||||
| Edificações existentes | X | X | X | X | |||||||
| Cabos de iluminação | X | X | X | X | |||||||
| Poste de iluminação | X | X | X |
Nota: As propriedades foram apresentadas sem utilização de caracteres especiais, como espaços e acentos, a fim de preservar a compatibilidade
sintática e evitar inconsistências em processos de exportação, validação e interoperabilidade em ambiente openBIM
A Tabela 5 apresenta uma síntese dos requisitos informacionais dos objetos BIM das infraestruturas lineares, estruturados em propriedades transversais vinculadas à EAP e propriedades técnicas específicas por tipo de elemento. Para os objetos de Obras de Arte Especiais (OAE), os requisitos seguiram a mesma lógica de estruturação, contemplando elementos como blocos de fundação, sapatas, estacas, colunas, vigas, tabuleiros, lajes de transição, contenções, encontros, impermeabilização, aparelhos de apoio, consoles, juntas de dilatação e guarda-corpo. Além das propriedades transversais de identificação, como código, nome e disciplina, foram considerados atributos técnicos associados à caracterização geométrica e quantitativa desses elementos, incluindo comprimento, largura, altura, espessura, área de forma, volume, diâmetro e pesos de aço ativo e passivo. Essa sistematização permitiu transformar exigências contratuais em critérios verificáveis de auditoria, em coerência com a abordagem de governança discutida anteriormente.
Do ponto de vista técnico, os modelos originais foram produzidos em diferentes softwares de autoria e posteriormente exportados para o formato IFC 4.3, adotado como padrão de intercâmbio openBIM. Foi realizado um mapeamento das propriedades (Tabela 6) e entidades (Tabela 7 e Tabela 8) IFC utilizadas por disciplina, com foco na correspondência entre classes esperadas no schema e os elementos efetivamente exportados. Durante essa etapa, foram identificadas dificuldades recorrentes relacionadas à exportação inconsistente de propriedades, uso de classes genéricas e perda de informações alfanuméricas, evidenciando desafios já apontados na literatura sobre interoperabilidade semântica (Xu et al., 2018; Costin et al., 2018). Tais constatações reforçam a premissa de que a interoperabilidade depende não apenas da adoção do formato IFC, mas da correta estruturação e validação dos dados.
Tabela 6. Mapeamento de propriedades em IFC dos objetos BIM dos projetos
| Grupo de propriedades (Property Set – Pset) | Parâmetro IFC | Unidades de medida | Tipo do dado (DataType) |
| EAP | Codigo | – | IfcIdentifier |
| Nome | – | IfcLabel | |
| Disciplina | – | IfcLabel | |
| [Fasedeprojeto]_[Disciplina]_[Objeto] Exemplos: Exe_DRE_Bueiro Exe_OAE_Viga | Comprimento Largura | m m | IfcLengthMeasure IfcReal |
| Altura | m | IfcReal | |
| Espessura | m | IfcReal | |
| Area | m² | IfcAreaMeasure | |
| Volume | m³ | IfcVolumeMeasure | |
| Diametro | m | IfcReal | |
| Peso | t | IfcReal | |
| AreaForma | m² | IfcAreaMeasure | |
| PesoAcoAtivo | kg | IfcReal | |
| PesoAcoPassivo | kg | IfcReal |
Tabela 7. Mapeamento IFC dos objetos BIM das infraestruturas lineares dos projetos
| Disciplina de Projeto | Objetos BIM | Classe IFC (IfcClass) | Tipo pré-definido (PredefinedType) | Tipo de objeto (ObjectType) |
|---|---|---|---|---|
| Topografia (TOP) | Modelo digital de terreno (MDT) | IfcGeographicElement | TERRAIN | |
| Topografia (TOP) ou Cadastro de interferências (CAD) | Cercas | IfcRailing | FENCE | |
| Topografia (TOP) ou Cadastro de interferências (CAD) | Muros | IfcWall | ||
| Topografia (TOP) ou Cadastro de interferências (CAD) | Árvores, matas | IfcGeographicElement | VEGETATION | |
| Topografia (TOP) ou Cadastro de interferências (CAD) | Postes com luminárias | IfcLightFixture | DIRECTIONSOURCE | |
| Topografia (TOP) ou Cadastro de interferências (CAD) | Vias | IfcRoad | ||
| Topografia (TOP) ou Cadastro de interferências (CAD) | Linhas férreas | IfcRailway | ||
| Topografia (TOP) ou Cadastro de interferências (CAD) | Torres de alta tensão | IfcElementAssembly | TRUSS | |
| Topografia (TOP) ou Cadastro de interferências (CAD) | Passeios | IfcSlab | SIDEWALK | |
| Topografia (TOP) ou Cadastro de interferências (CAD) | Edificações | IfcBuilding | ||
| Topografia (TOP) ou Cadastro de interferências (CAD) | Sondagens | IfcBorehole | ||
| Geologia (GEG) | Camadas geológicas | IfcGeotechnicalStratum | SOLID | |
| Geologia (GEG) | Nível d’água | IfcGeotechnicalStratum | WATER | |
| Geometria (GEO) | Alinhamentos | IfcAlignment | ||
| Drenagem (DRE) | Caixas coletoras | IfcDistributionChamberElement | SUMP | |
| Drenagem (DRE) | Caixas de ligação, passagem e inspeção | IfcDistributionChamberElement | MANHOLE | |
| Drenagem (DRE) | Meio-fio | IfcKerb | ||
| Drenagem (DRE) | Canaletas, sarjetas e valetas | IfcPipeSegment | GUTTER | |
| Drenagem (DRE) | Drenos | IfcFlowSegment | USERDEFINED | Drain |
| Drenagem (DRE) | Descidas d’água | IfcFlowSegment | USERDEFINED | Downspout |
| Drenagem (DRE) | Dissipadores de energia | IfcFlowTerminal | USERDEFINED | Energy_Dissipator |
| Drenagem (DRE) | Bueiros | IfcPipeSegment | CULVERT | |
| Drenagem (DRE) | Bocas de bueiros | IfcWall | RETAININGWALL | |
| Terraplenagem (TER) | Cortes | IfcEarthworksCut | CUT | |
| Terraplenagem (TER) | Aterros | IfcEarthworksFill | EMBANKMENT | |
| Terraplenagem (TER) | Camada final de terraplenagem (CFT) | IfcEarthworksFill | TRANSITIONSECTION | |
| Terraplenagem (TER) | Reforço de subleito | IfcEarthworksFill | SUBGRADEBED | |
| Terraplenagem (TER) | Demolição de pavimento | IfcEarthworksCut | PAVEMENTMILLING | |
| Terraplenagem (TER) | Limpeza | IfcEarthworksCut | TOPSOILREMOVAL | |
| Pavimentação (PAV) | Camadas asfálticas, Imprimação asfáltica, pintura de ligação, base, sub-base, rígido, outros revestimentos | IfcCourse | PAVEMENT | |
| Via permanente – superestrutura ferroviária (SUF) | Passeios | IfcSlab | SIDEWALK | |
| Via permanente – superestrutura ferroviária (SUF) | Trilhos | IfcRail | RAIL | |
| Via permanente – superestrutura ferroviária (SUF) | Dormentes de concreto e madeira | IfcTrackElement | SLEEPER | |
| Via permanente – superestrutura ferroviária (SUF) | Lastro | IfcCourse | BALLASTBED | |
| Via permanente – superestrutura ferroviária (SUF) | Sublastro | IfcCourse | USERDEFINED | Subballast |
| Via permanente – superestrutura ferroviária (SUF) | Paralastro | IfcWall | RETAININGWALL | |
| Via permanente – superestrutura ferroviária (SUF) | AMV | IfcTrackElement | ||
| Via permanente – superestrutura ferroviária (SUF) | Para-choque | IfcTrackElement | VEHICLESTOP | |
| Via permanente – superestrutura ferroviária (SUF) | Sapata frenante | IfcTrackElement | BLOCKINGDEVICE | |
| Geotecnia (GET) | Geocomposto drenante e geossintético | IfcCourse | FILTER | |
| Geotecnia (GET) | Gabião, terramesh-system, terrameshverde e paramento de concreto | IfcWall | RETAININGWALL | |
| Geotecnia (GET) | Tirantes | IfcTendon | STRAND | |
| Geotecnia (GET) | Drenos | IfcPipeSegment | RIGIDSEGMENT | |
| Sinalização e dispositivos de segurança (SDS) | Sinalização vertical | IfcElementAssembly | SIGNALASSEMBLY | |
| Sinalização e dispositivos de segurança (SDS) | Sinalização horizontal (zebrados/símbolos) | IfcSurfaceFeature | PAVEMENTSURFACEMARKING | |
| Sinalização e dispositivos de segurança (SDS) | Sinalização horizontal (linhas e marcações de bordo) | IfcSurfaceFeature | LINEMARKING | |
| Sinalização e dispositivos de segurança (SDS) | Defensas e barreiras de segurança viária | IfcRailing | GUARDRAIL | |
| Obras complementares (OBC) | Cercas | IfcRailing | FENCE | |
| Obras complementares (OBC) | Guarda-corpo | IfcRailing | GUARDRAIL | |
| Obras complementares (OBC) | Muros | IfcWall | ||
| Obras complementares (OBC) | Revestimento vegetal (paisagismo) | IfcGeographicElement | VEGETATION | |
| Desapropriação (DES) | Áreas passíveis de desapropriação | IfcSpatialZone | USERDEFINED | ExpropriationArea |
| Desapropriação (DES) | Limites (faixa de domínio) | IfcSpatialZone | USERDEFINED | AdministrativeBoundary |
| Iluminação (ILU) | Cabos de iluminação | IfcCableSegment | CABLESEGMENT | |
| Iluminação (ILU) | Poste com luminárias | IfcLightFixture | DIRECTIONSOURCE |
Tabela 8. Mapeamento IFC dos objetos BIM das OAEs dos projetos
| Disciplina de Projeto | Objetos BIM | Classe IFC (IfcClass) | Tipo pré-definido (PredefinedType) | Tipo de objeto (ObjectType) |
| Obras de Arte Especiais (OAE) | Blocos de fundação e sapatas | IfcBridgePart | FOUNDATION | |
| Estacas de concreto | IfcPile | – | ||
| Colunas de concreto | IfcColumn | – | ||
| Vigas de concreto | IfcBeam | – | ||
| Tabuleiros e lajes de transição | IfcBridgePart | DECK_SEGMENT | ||
| Contenções estruturais | IfcWall | RETAININGWALL | ||
| Encontros | IfcBridgePart | ABUTMENT | ||
| Impermeabilização | IfcCovering | MEMBRANE | ||
| Aparelhos de apoio | IfcDiscreteAccessory | USERDEFINED | SupportPoint | |
| Consoles | IfcDiscreteAccessory | BRACKET | ||
| Juntas de dilatação | IfcDiscreteAccessory | EXPANSION_JOINT_DEVICE | ||
| Guarda-corpo | IfcRailing | GUARDRAIL |
A auditoria informacional foi fundamentada nas dimensões de qualidade previamente sistematizadas e convertidas em critérios verificáveis por meio de regras IDS. A Figura 6 apresenta um excerto da estrutura do IDS em XML e sua aplicação na verificação dos modelos no Blender BIM (Bonsai), software open source baseado na biblioteca IfcOpenShell, responsável pela geração de relatórios estruturados de não conformidades por modelo e disciplina. A Tabela 9 relaciona dimensão da qualidade, critério aplicado, regra de validação e evidência gerada, demonstrando como os requisitos contratuais foram traduzidos em verificações automatizadas no ambiente openBIM. Essa estrutura assegura rastreabilidade entre o LoIN contratual, o mapeamento IFC e os resultados da auditoria, consolidando metodologicamente o controle da qualidade.

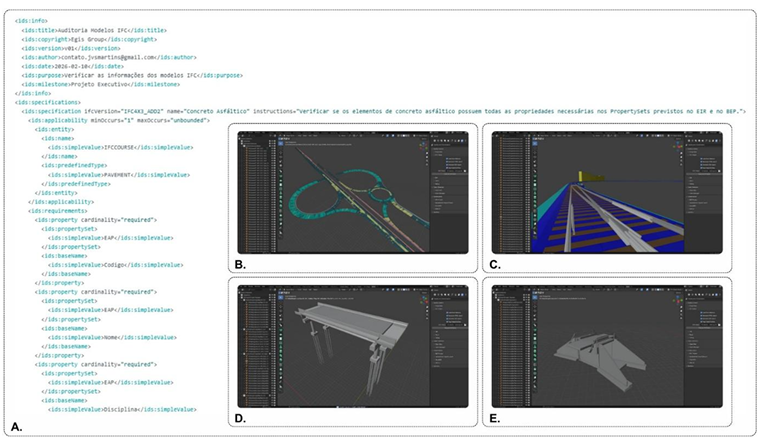

Figura 6. Excerto da estrutura do IDS em XML e auditoria de modelos no Blender BIM (Bonsai): estrutura XML do IDS (A); modelo de pavimentação do projeto rodoviário (B); modelo de via permanente – superestrutura ferroviária (C); modelo de OAE do projeto rodoviário (D); modelo de OAE do projeto ferroviário (E)

Tabela 9. Operacionalização das dimensões de qualidade informacional na auditoria dos modelos IFC
| Dimensão da qualidade | Critério aplicado | Regra de validação operacional | Evidência gerada na auditoria |
|---|---|---|---|
| Completude | Presença de atributos obrigatórios definidos no LoIN contratual | IDS: propriedade obrigatória (requerida) | Percentual de elementos conformes e lista de atributos ausentes |
| Consistência | Aderência à padronização de nomenclatura e sistema de classificação definido em contrato | IDS: validação de valor permitido / divergentes comparação com disciplina tabela de referência | Relação de valores divergentes por disciplina |
| Acurácia | Coerência entre geometria modelada e quantitativos previstos em documentação técnica | Extração automatizada de quantidades e comparação com referência contratual | Diferença percentual entre modelo e base de comparação |
| Conformidade semântica | Uso adequado de classes IFC PredefinedType | IDS: Validação de entidade e atributo classificadas conforme schema IFC 4.3 | Lista de entidades classificadas incorretamente |
| Interoperabilidade | Manutenção integridade atributos IFC exportação/importação | Comparação de propriedades antes e após exportação e reimportação IFC | Relação de atributos perdidos, alterados ou inconsistentes |
A aplicação das regras nos modelos rodoviário e ferroviário permitiu a quantificação objetiva das não conformidades identificadas, conforme apresentado na Tabela 10. O modelo ferroviário apresenta número significativamente maior de elementos analisados, principalmente devido à superestrutura da via permanente, com aproximadamente 12.231 dormentes de concreto modelados individualmente, o que eleva o volume total de objetos avaliados e os valores absolutos de ocorrências. No entanto, ao considerar as taxas percentuais de não conformidade, observa-se comportamento semelhante entre os dois projetos, indicando que os desvios não decorrem apenas da escala dos modelos, mas refletem padrões estruturais de governança e controle da informação, reforçando a necessidade de validações sistemáticas ao longo da produção.
Tabela 10. Síntese quantitativa das não conformidades por modelo
| Modelo | Total de elementos analisados | Total de não conformidades | Taxa de não conformidade (%) |
|---|---|---|---|
| Rodoviário | 6.777 | 1.565 | 23,09% |
| Ferroviário | 16.847 | 4.389 | 26,05% |
A distribuição das ocorrências por disciplina, apresentada na Figura 7, evidencia que determinadas áreas concentram maior volume de inconsistências, especialmente aquelas associadas a múltiplos atributos técnicos e forte dependência de padronização. Esse comportamento confirma que a qualidade informacional em projetos lineares está diretamente relacionada à clareza dos requisitos e à coordenação interdisciplinar, em consonância com os desafios de interoperabilidade discutidos. A heterogeneidade observada entre disciplinas também demonstra que a maturidade informacional não é uniforme dentro de um mesmo empreendimento, aspecto relevante para análises comparativas e priorização de ações corretivas.

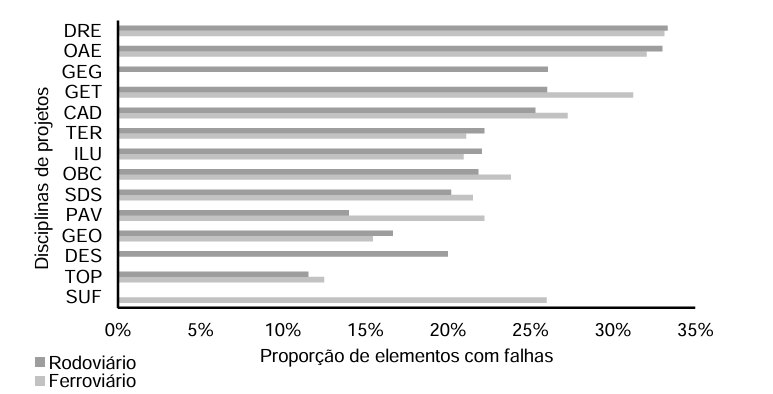

Figura 7. Recorrência de não conformidades por disciplina e por projeto

Nota: A figura apresenta apenas as disciplinas que registraram não conformidades durante a auditoria. Disciplinas sem ocorrência de falhas não foram representadas no gráfico
Por fim, a Análise de Pareto apresentada na Figura 8 revela concentração significativa das não conformidades nas dimensões de completude e consistência, enquanto acurácia geométrica, conformidade semântica e interoperabilidade apresentam menor incidência relativa. A curva acumulada evidencia que um conjunto restrito de tipos de falhas responde pela maior parcela dos desvios identificados, permitindo hierarquizar intervenções sem ainda caracterizá-las como indicadores de desempenho. Essa consolidação empírica constitui a base objetiva para o desenvolvimento, na seção seguinte, de critérios estruturados de avaliação da conformidade e da maturidade informacional dos modelos BIM.

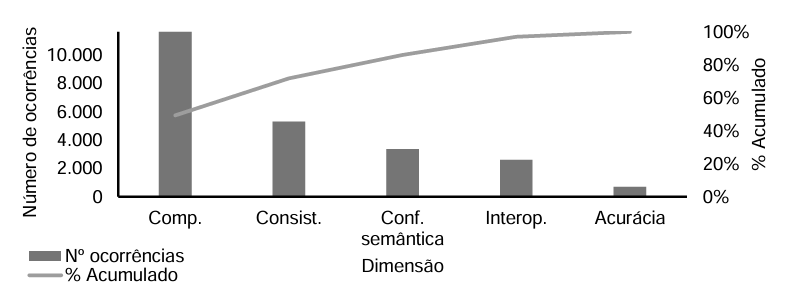

Figura 8. Análise de Pareto das não conformidades identificadas por dimensão de qualidade da informação nos modelos BIM analisados

Nota: Abreviações utilizadas: Comp. (Completude), Consist. (Consistência), Conf. semântica (Conformidade semântica) e Interop. (Interoperabilidade)
Indicadores de desempenho para avaliação da conformidade e maturidade informacional em BIM
A consolidação das não conformidades identificadas no estudo de caso múltiplo permitiu estruturar indicadores quantitativos de desempenho voltados à mensuração objetiva da qualidade informacional dos modelos BIM. Derivados das dimensões de qualidade previamente operacionalizadas, esses indicadores transformam os resultados da auditoria em métricas comparáveis ao longo do ciclo de projeto, permitindo avaliação sistemática da conformidade e da maturidade informacional. As expressões matemáticas correspondentes são apresentadas nas form. (1) a (5).
O Índice de Completude Informacional (ICI) pode ser calculado por meio da form. (1):
ICI= AC/AO ×100 (1)
em que: AC: é o número de atributos conformes; e AO: é o número de atributos obrigatórios.
O Índice de Consistência de Classificação (ICC) pode ser calculado por meio da form. (2):
ICC = EC/EA ×100 (2)
em que: EC: é o número de elementos corretamente classificados; e EA: é o número de elementos avaliados.
O Índice de Conformidade Semântica IFC (ICS) pode ser calculado por meio da form. (3):
ICS = Eifc/ET ×100 (3)
em que: Eifc: é o número de elementos com classe IFC correta; e ET: é o número de elementos totais.
O Índice de Integridade de Interoperabilidade (III) pode ser calculado por meio da form. (4):
III = API/AO ×100 (4)
em que: API: é o número de atributos preservados após intercâmbio; e AO: é o número de atributos originais.
O Índice de Acurácia Quantitativa (IAQ) pode ser calculado por meio da form. (5):
IAQ = (1 – |Qmodelo – Qreferência|/Qreferência) ×100 (5)
em que: Qmodelo: é o quantitativo extraído automaticamente do modelo BIM; Qreferência: é o quantitativo previsto em memorial, planilha técnica ou base contratual.
O ICI, definido na form. (1), corresponde à razão entre atributos conformes (AC) e atributos obrigatórios (AO), expressando o grau de atendimento aos requisitos estabelecidos no LoIN contratual. O ICC, apresentado na form. (2), relaciona o número de elementos corretamente classificados (EC) ao total de elementos avaliados (EA), refletindo o nível de padronização estrutural do modelo. O ICS, form. (3), mede a proporção de elementos com classe IFC adequada (Eifc) em relação ao total de elementos (ET), assegurando aderência ao schema IFC 4.3. Já o III, form. (4), avalia a preservação de atributos após intercâmbio IFC, relacionando atributos preservados (API) aos atributos originais (AO). Por fim, o IAQ, form. (5), mensura a proximidade entre os quantitativos extraídos do modelo (Qmodelo) e os valores de referência técnica (Qreferência), indicando o grau de confiabilidade do modelo para estimativas e análises de custos.
Em conjunto, esses indicadores permitem avaliar o desempenho por disciplina e por modelo, superando a análise isolada das não conformidades e viabilizando o acompanhamento evolutivo da qualidade informacional ao longo do desenvolvimento do projeto. A consolidação dos resultados foi realizada por meio de painéis de Business Intelligence (BI), nos quais os índices são visualizados de forma integrada por projeto e por dimensão de qualidade, proporcionando uma visão gerencial mais ampla e estruturada. Essa abordagem possibilita identificar variações entre disciplinas, reconhecer pontos críticos, priorizar intervenções e apoiar a tomada de decisão com base em evidências quantitativas. A Figura 9 apresenta o painel de qualidade informacional BIM aplicado ao projeto rodoviário, exemplificando a operacionalização dos indicadores e a utilização do BI como ferramenta de monitoramento e governança da informação.

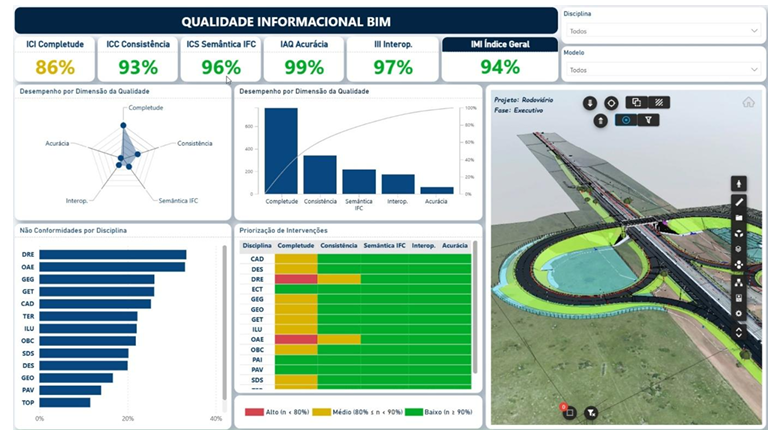

Figura 9. Painel de qualidade informacional BIM para projeto rodoviário

A efetividade prática dos indicadores foi observada no atendimento a um dos principais usos BIM previstos contratualmente no estudo de caso múltiplo: a extração de quantitativos e estimativas de custos. Após a melhoria dos índices, principalmente completude e consistência, os modelos puderam ser quantificados de forma estruturada no AltoQi Visus (Figura 10). A utilização da propriedade Codigo como identificador único, vinculada à EAP e às composições de custos, possibilitou a geração de estimativas rastreáveis e alinhadas ao escopo contratual.

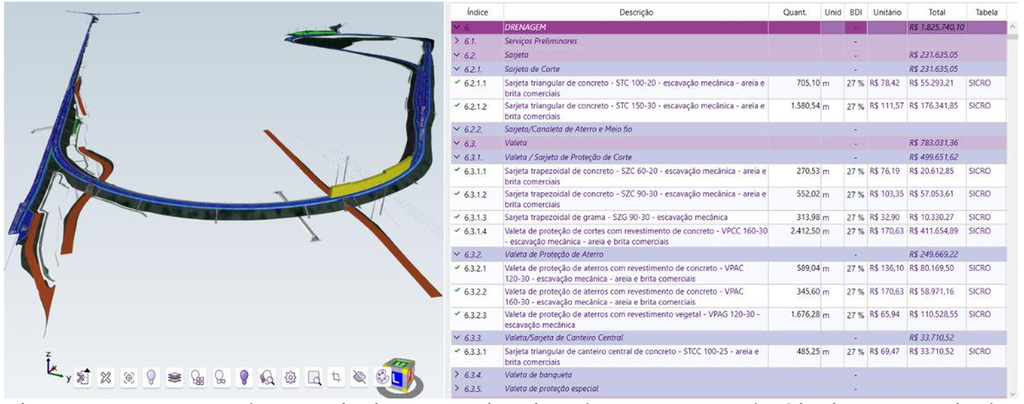

Figura 10. Extração de quantitativos e estimativa de custos no AltoQi Visus a partir dos modelos BIM do projeto ferroviário, com vinculação das propriedades aos códigos da EAP e às composições orçamentárias

Esses resultados demonstram que os indicadores propostos não se limitam a métricas abstratas, mas constituem instrumentos operacionais associados à viabilização dos usos BIM previstos. A predominância de falhas de completude e consistência reforça que a adoção do IFC, isoladamente, não garante qualidade informacional ou interoperabilidade plena, sendo necessária a definição prévia de requisitos, a padronização de propriedades e a validação sistemática das entregas. A semelhança entre as taxas percentuais de não conformidade nos projetos rodoviário e ferroviário sugere fragilidades estruturais nos processos de governança da informação, consolidando a qualidade informacional como condição para geração de valor em projetos de infraestrutura.
4. Conclusão
Este trabalho evidenciou que a qualidade informacional dos modelos BIM é determinante para a confiabilidade da informação e para a interoperabilidade em projetos de infraestrutura de transportes. A análise dos casos demonstrou que inconsistências no preenchimento de propriedades, na classificação de elementos e na padronização dos dados comprometem o uso dos modelos em atividades analíticas, gerenciais e em usos BIM contratuais, como extração de quantitativos e estimativas de custos.
A articulação entre requisitos informacionais, governança BIM e gestão da qualidade permitiu estruturar uma abordagem para avaliação da conformidade informacional. A estrutura de auditoria e os indicadores propostos convertem requisitos normativos e contratuais em critérios objetivos de verificação. Como limitação, a aplicação ocorreu em dois estudos de caso em fase de projeto executivo e em contexto organizacional específico. Como perspectiva futura, recomenda-se ampliar a proposta para outros contextos, fases do ciclo de vida e ambientes comuns de dados.
Referências Bibliográficas
Associação Brasileira de Normas Técnicas [ABNT]. 2022. Série ABNT NBR ISO 19650: Organização e digitalização da informação sobre edifícios e obras de engenharia civil, incluindo modelagem da informação da construção (BIM) – Gestão da informação usando modelagem da informação da construção. Rio de Janeiro, 27 maio 2022.
Associação Brasileira de Normas Técnicas [ABNT]. 2023. ABNT NBR ISO 16739-1: Industry Foundation Classes (IFC) para o compartilhamento dados pelas indústrias da construção e da gestão de facilites – Parte 1: Esquema de dados. Rio de Janeiro, 29 dez. 2023.
buildingSMART International. 2025a. IDS: Computer interpretable (XML) standard to define Information Delivery Specifications for BIM. Disponível em: . Acesso em: 28 out. 2025.
buildingSMART International. 2025b. IFC 4.3.2 Documentation. Disponível em: . Acesso em: 28 out. 2025.
Costin, A.; Adibfar, A.; Hu, H.; Chen, S. 2018. Building Information Modeling (BIM) for transportation infrastructure – Literature review, applications, challenges, and recommendations. Automation in Construction 94: 257-281.
International Organization for Standardization [ISO]. 2024. ISO 7817-1:2024: Building information modelling – Level of information need – Part 1: Concepts and principles. Genebra, 19 jun. 2024.
Project Management Institute [PMI]. 2017. Um Guia do Conhecimento em Gerenciamento de Projetos. 6ed. Project Management Institute, Newton Square, PA, EUA.
Song, J.; Migliaccio. G.; Wang, G.; Lu, H. 2017. Exploring the Influence of System Quality, Information Quality, and External Service on BIM User Satisfaction. Journal of Management in Engineering 33 (6): 04017036.
Tomczak, A.; Benghi, C.; van Berlo, L.; Hjelseth, E. 2024. Requiring Circularity Data in BIM With Information Delivery Specification. Journal of Circular Economy 1(2): 1-13.
Xu, Z.; Huang, T.; Li, B.; Li, H.; Li Q. (2018). Developing an IFC-Based Database for Construction Quality Evaluation. Advances in Civil Engineering 2018(1): 1-22.
Zhao, L.; Liu, Z.; Mbachu, J. 2019. Highway Alignment Optimization: An Integrated BIM and GIS Approach. ISPRS International Journal of Geo-Information 8(4): 172.
Artigo oriundo de Trabalho de Conclusão de Curso da Especialização em Gestão de Projetos do MBA USP/Esalq
Para saber mais sobre o curso, clique aqui e acesse a plataforma MBX Academy
